1周波RTKGNSS受信機 RTF300スターターキット

精度の高い測位を実現する1周波RTKGNSS受信機のスターターキットが登場!
工事における基準点測量やマシンガイダンスをはじめとした、各分野で活躍します。

1周波RTKGNSS受信機 RTF300スターターキット

価格のご相談はこちら技術的なご相談はこちら

重機のマシンガイダンスや埋設物の位置誘導など、各分野での測量LTEモジュールを標準搭載し、シンプルな構成でRTK測量が実現でき、測位した位置情報のクラウドへの展開を容易にします。
受信機本体にアプリをインストールすることで、業種業態に合わせたカスタマイズが可能であり、位置情報を利用した様々な用途・動作に対応することができます。

スターターキット内容

    1周波RTKGNSS受信機 RTF300スターターキット内容
  • RTF300受信機
  • AR170アンテナ
  • GNSSアンテナケーブル1.2m
  • 計測用タブレット
  • 計測用アプリ「Smart-Mate」
  • バイポッドポールセット
  • 専用収納ケース

ネットワーク構成図

ネットワーク構成図

RTF300受信機

RTF300受信機|1周波RTKGNSS受信機 RTF300スターターキット

簡単・センチメートル級精度の測位性能

GNSSに関する専門知識や、追加機材などなくても、RTF300単体でセンチメートル級精度(2.5cm)の測位を実現します。

LTE通信モジュールを搭載

シンプルな構成でRTK測量が実現でき、測位した位置情報のクラウドへの展開を容易にします。

構築するアプリ次第で様々な用途に対応

「定期的に位置情報をクラウドに送信する」や「設定したエリアへ進入、退出した際に自動で位置情報をクラウドに送信する」などカスタム設定を行うことで、様々な用途・動作に対応することができます。

測位モード

RTF300は、補正データをインターネット経由で受信し単体で動作する「VRSモード」、HDT280を基地局・RTF300を移動局として動作する「基地局モード」の2モードで動作します。

VRSモード
RTF300に内蔵のLTE通信モジュールでインターネットに接続し、補正データ配信センターから配信される補正データを受信することで1周波RTK-GNSS測位を実現します。
基地局モード
基地局として設置したHDT280の受信データを、補正データとしてRTF300に配信することで1周波RTK-GNSS測位を実現します。基線局(基地局-移動局間の距離)は10kmまで対応します。
計測用タブレット|1周波RTKGNSS受信機 RTF300スターターキット

アタッチメントによりスマホと一体化

本体アタッチメントを付属のスマホに取り付けることで、RTF300とスマホを一体化します。ポールに取り付け測量用途で利用する場合に、余計なクレードルなどなくスマートに操作を行えます。

防水防塵、電池駆動

RTF300は、コンクリートフロア1.5m落下に耐える衝撃に耐えるIP65の防水防塵性能を備えています。
また、一般的な単3電池および、充電式ニッケル水素電池で約4時間の連続動作が可能です。急なバッテリー不足で業務を妨げません。

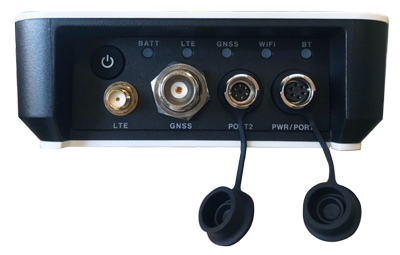

LTE、Wi-Fi、Bluetooth®、シリアルなど多彩な通信ポート

RTF300受信機|1周波RTKGNSS受信機 RTF300スターターキット

活躍する業種・用途

土木建設・海洋工事
ICT土工測量、i-Constructionにおける転圧重機、ブルドーザー、バックホウ、クレーン、起重機船等の建設機械の施工ガイダンス・マシンコントロール・施工記録・誘導
インフラ(電気・ガス・水道・道路・鉄道・橋梁等)
公共構造物の資産管理、埋設物への位置誘導、メンテナンス記録などにおける測量
不動産業
土地管理における測量
各種調査業
農地、山林、水産、環境関連の各種調査業務
農業、林業
農業機械、林業機械ガイダンス、マシンコントロール等

AR170アンテナ

AR170アンテナ|1周波RTKGNSS受信機 RTF300スターターキット

優れたマルチパス耐性をもつ1周波マルチGNSS対応アンテナ

不要な干渉信号を防ぐ測量級の防水アンテナで、陸上や海上でのアプリケーションを高精度でサポートするように設計されています。

AR170アンテナの特徴

  • 堅牢で耐環境性を持つ構造
  • 独自のアンテナ設計により、さまざまな運用目的に柔軟に対応
  • 防水性能(IP67)
  • GPS、GLONASS、Galileo、BeiDou、QZSSをサポート
  • 高速初期化のため、複数衛星システムのL1周波数に対応

アプリケーション

  • 地理空間測量
  • AVL(車両位置自動特定)
  • 単一周波数RTK測位
  • 車両追跡
  • セキュリティ監視
  • 精密誘導
  • マシンコントロール

測量アプリ「Smart-Mate」、測量クラウド「regolith」

スマートフォンアプリ「Smart-Mate」および測量クラウド「regolith」を使用することで簡単にワンマン測量、クラウドで測量データ共有が可能

計測モードは一般単点・逆打単点・測線単点から選択ができます。
計測したデータは、regolithにアップロードし、GoogleMaps、CADデータのレイヤと重ね合わせ、ライン・点群・ポリゴンなど用途に応じたデータを管理できます。

  • 起工測量や出来形測量において、簡単なタッチ操作で高精度な位置出しを行うことができます
  • 難しい設定はなく、電源入れればすぐに作業を開始できます
  • 「単点計測」、既知座標に誘導する「逆打計測」、測線に誘導する「測線誘導」の測量モードを搭載
  • 測量データは、自動的にクラウドで同期。「regolith」上で測量結果の確認ができます

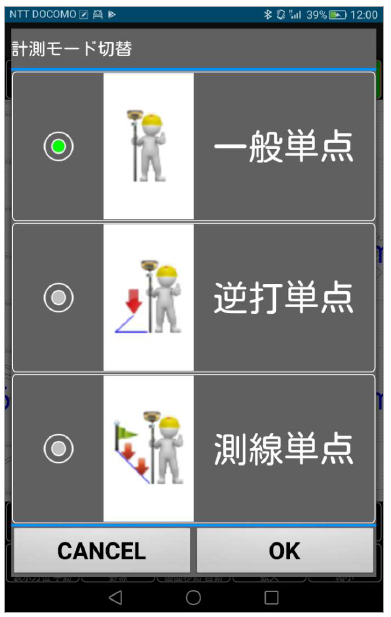

  • 測量アプリ「Smart-Mate」の画面:計測モード
    計測モード切替

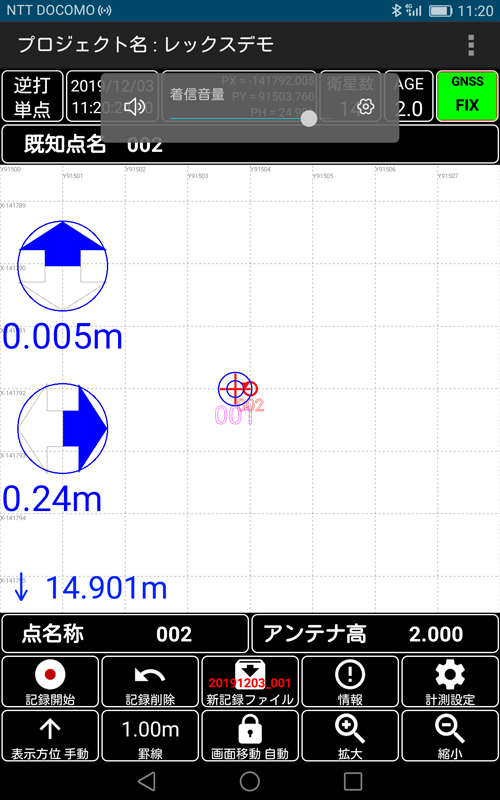

  • 測量アプリ「Smart-Mate」の画面:逆打ち
    逆打単点

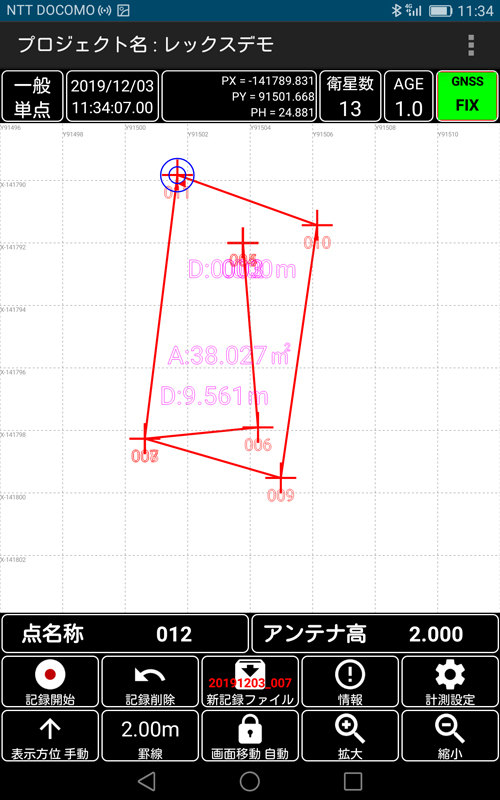

  • 測量アプリ「Smart-Mate」の画面:ポリゴンデータの作成
    ポリゴンデータの作成

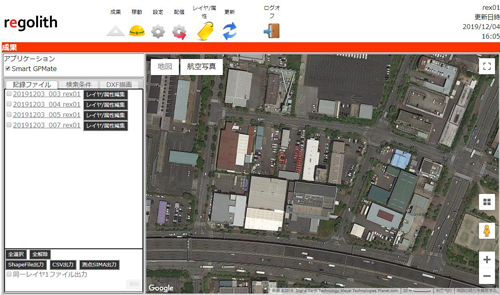

  • 測量クラウド「regolith」画面
    測量クラウド「regolith」画面
